Amplificador de RF de vigilancia
, Amplificador de RF de retorno inalámbrico
, Amplificador de RF PA5.8GHz-100W
Frecuencia de trabajo: |
5700 a 5900 MHz |
Potencia de saturación de salida CW: |
≥100W |
Ganancia de señal pequeña: |
≥ 50 dB |
Potencia de entrada: |
1 ± 1 dBm |
Protección contra la temperatura: |
Protección de 80 grados / protección de circuito abierto |
Corriente de trabajo: |
≤ 10,5 A |
Sumición del ruido: |
≥ 65 dBc |
Armónico: |
No más de 40 dBc |
Interfaz de entrada de radiofrecuencia: |
SMA-F |
Interfaz de salida de radiofrecuencia: |
SMA-F |
Interfaz de fuente de alimentación de 28 V: |
Condensador con diseño de agujero |
Puerto de interruptor PTT del amplificador de potencia: |
Utilice el condensador incorporado, el amplificador de potencia está activado por defecto, y se desa |
Referencia para la fuente de alimentación VCC: |
28V/16A |
Válvulas de corriente de corriente: |
+31V |
Las dimensiones de la forma no incluyen las articulaciones.: |
≤ 197 × 93,5 × 26,5 mm |
Temperatura de trabajo: |
-25°C~+55°C |
Método de instalación: |
El ensayo del amplificador de potencia exige la instalación de un disipador de calor. |

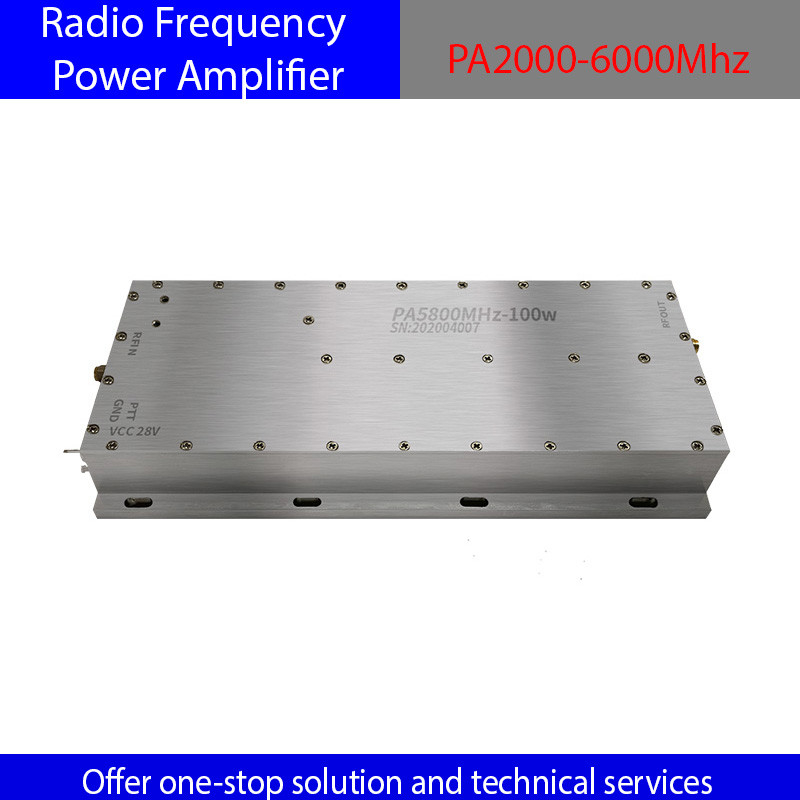

PA5.8GHz-100W Amplificador RF de alta potencia para conexión y vigilancia inalámbrica
PA5.8GHz-100W Amplificador RF de alta potencia para conexión y vigilancia inalámbrica
PA5.8G-100W es un módulo RF de alta potencia especialmente diseñado para aplicaciones de alta frecuencia de 5.8GHz.cumple con los exigentes requisitos de la industria, las comunicaciones y los campos militares.
Principales puntos destacados del rendimiento
Cobertura de banda de frecuencia precisa: las frecuencias de operación oscilan entre 5700 y 5900 MHz (5,8 GHz), adecuadas para escenarios de alta frecuencia como la expansión de Wi-Fi, la transmisión de video de drones y los sistemas de radar.
Potencia de salida ultra alta: potencia de saturación CW ≥ 100W (≥ 50 dBm), proporcionando una fuerte capacidad de conducción de la señal para garantizar la estabilidad en la transmisión a larga distancia.
Bajo ruido y alta ganancia: pequeña ganancia de señal ≥ 50 dB, potencia de entrada 1 ± 1 dBm, admite una amplificación eficiente de señales débiles.
Ejecutivo de la Unión Europea (UE) para la protección de la salud y la salud de los trabajadores
Mecanismos de protección múltiple: Protección de temperatura de 80 °C y protección de circuito abierto para evitar sobrecargas o daños causados por altas temperaturas.
Diseño de la interfaz y el control
Interfaz RF: Interfaz estándar tipo SMA-F, altamente compatible, que garantiza una transmisión de señal estable.
Configuración de fuente de alimentación: fuente de alimentación de corriente continua de 28 V (voltaje de resistencia máximo +31 V), utilizando una interfaz de condensador a través del núcleo, optimizando el filtrado y la estabilidad de la fuente de alimentación.
Control de interruptor inteligente: El amplificador de potencia está configurado como predeterminado en estado.
Estructura e instalación
Diseño compacto: Las dimensiones generales son solo 197 × 93,5 × 26,5 mm (excluyendo los conectores), logrando una alta eficiencia de potencia y espacio.
Requisitos de disipación térmica: debe instalarse con un disipador de calor dedicado para garantizar la estabilidad durante el funcionamiento a largo plazo con una carga alta.
Amplia adaptabilidad a temperaturas: el rango de temperatura de trabajo es de -25°C a +55°C, adecuado para aplicaciones en entornos extremos.
Escenarios de aplicación típicos
Comunicación inalámbrica: mejora de las señales Wi-Fi de 5,8 GHz, relé de la estación base, microondas de retorno.
Radar y monitoreo: transmisión de video de UAV, radar de seguridad, sistema de control de tráfico aéreo.
Prueba y medición: Prueba de equipos de RF, expansión de la potencia de la fuente de señal.
Electrónica militar: contramedidas electrónicas, equipo de comunicación táctica.
