Name: Modulo de amplificador de radio de PA de navegación NXPA7.7-8.5GHz-50W
Brand: Nengxun Communication Technology Co.,Ltd.
SKU: NXPA7.7-8.5GHz-50W
Price: 2,250.00 USD
Availability: InStock

Detalles del producto

Lugar de origen: China.

Nombre de la marca: NENGXUN

Número de modelo: NXPA7.7-8.5GHz-50W

Pago y términos de envío

Cantidad de orden mínima: 1

Precio: The price is negotiable

Detalles de empaquetado: 25.6*111.7*17MM

Tiempo de entrega: Entre 5 y 8 días

Condiciones de pago: Las condiciones de los productos incluidos en el presente Reglamento son las siguientes:

Capacidad de la fuente: 10000

Consiga el mejor precio

Detalles del producto

Descripción de producto

Resaltar:
                                                                                                                                                                                Módulo de amplificador de PA RF, Modulo de amplificador de RF de navegación, Modulo de amplificador de navegación pa


Frecuencia:	NXPA7.7-8.5GHz-50W	Dimensiones ((mm) /Peso:	≤171 × 95 × 25,5 (sin conectores), ≤600 g
Potencia de salida máxima (CW):	≥ 47 dBm	Protección de temperatura:	Protección de más de 80 °C, con protección de circuito abierto

Frecuencia:	NXPA7.7-8.5GHz-50W
Dimensiones ((mm) /Peso:	≤171 × 95 × 25,5 (sin conectores), ≤600 g
Potencia de salida máxima (CW):	≥ 47 dBm
Protección de temperatura:	Protección de más de 80 °C, con protección de circuito abierto

Modulo de amplificador de radio de PA de navegación NXPA7.7-8.5GHz-50W

PN:NXPA7.7-8.5GHz-50W

Tamaño pequeño, bajo consumo de energía, buena estabilidad;
Alta linealidad e intermodulación;
La estructura de forma se puede personalizar
Los productos pueden desarrollarse de acuerdo con las especificaciones;
Ampliamente utilizado en radar, navegación, comunicación, pruebas EMC y otros campos civiles.

Parámetros
Frecuencia	2G-18GHz
Potencia de salida máxima (CW)	≥ 8W
Ganancias	≥ 40 dB (simples y personalizados)
Obtener un aspecto plano	≤ 2 ± 1 dB
Potencia de entrada	2 ± 1 dBm
Input VSWR	≤ 17
Protección contra la temperatura	Protección por encima de 80°C
Puerto PTT	Desactivado por defecto; 3,3 ~ 5V encendido
VCC/Referencia actual	28V/4A
Voltado de trabajo	+28V ~ +30V
Corriente de trabajo	≤ 3A
Especulación	≤ -65 dBc
Armónico	Armónicos Punto peor ≤ -10dBc
Temperatura de funcionamiento	-30°C~+55°C
Conector de RF	Se trata de una
Interfaz de fuente de alimentación	condensador de transmisión
Dimensiones ((mm) /Peso	≤ 56 × 44 × 13 mm (sin conectores), ≤ 100 g
Método de instalación	Se instalará un radiador para el ensayo del amplificador de potencia.
Paquete	1 piezas por caja

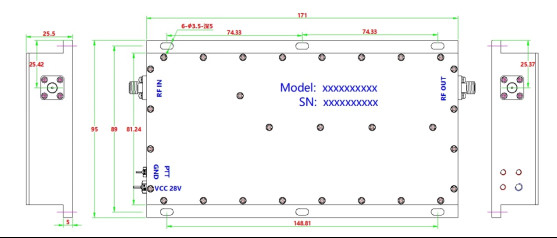

Dibujo de contorno

Modulo de amplificador de radio de PA de navegación NXPA7.7-8.5GHz-50W 0

Apoyo y servicios:

Apoyo técnico y servicios de amplificadores de potencia de RF

Proporcionar una guía técnica sobre la instalación, el uso y el mantenimiento del amplificador de potencia RF.
Proporcionar servicios de solución de problemas y reparación.
Proporcionar piezas de repuesto y componentes.
Responder a las consultas de los clientes y proporcionar información sobre el producto.
Proporcionar capacitación técnica a los clientes.
Proporcionar servicio de garantía.
